Web editor LOGO8! a příklad použití v praxi

  • pondělí, 12 únor 2018 08:34

Praktickou ukázku konfigurovatelných webových stránek v LOGO8! pro ovládání čerpadla topení u kamen na tuhá paliva, nám opět poskytl František Můčka.


V oběhu vody za výměníkem jsou osazeny dvě teplotní čidla PT100 a jako doplňkově ještě čidlo tlaku v okruhu.
Obrázek: Automat a čerpadlo zapnuto.

webedit 01


Podle teplot se vyhodnocuje, zda se topí a jaká je teplota výstupní a vstupní vody.
Obrázek: Automat čerpadlo vypnuto.

webedit 02


Pokud je teplota nižší než 50°C čerpadlo se vypíná, aby se výměník nadměrně neochlazoval a nezanášel se.
Obrázek: Vyhaslá kamna.

webedit 03


Pokud je výstupní voda nad 25°C zobrazuje se, jako že se v kamnech topí. Pokud je teplota vyšší než 60°C, rozbíhá se oběhové čerpadlo.
Obrázek: Režim manual, čerpadlo zapnuto.

webedit 04


Jednoduchá stránka s nastavením požadovaných hodnot topení.

webedit 05

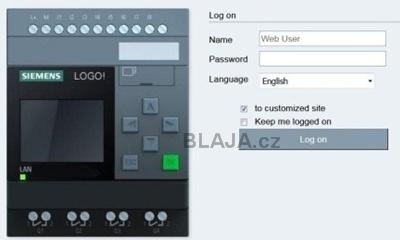

Při přihlašování do LOGO8! je nutné zatrhnout "to customized site". Jinak se objeví klasické webové rozhraní pro LOGO8!.

webedit 06


Program pro LOGO8! je velmi jednoduchý, ...

webedit 07


... proměnné v LOGO8! jsou mapovány do VM paměti.

webedit 08


Závěr:

František Můčka: " Teploty a tlaky jsou přehledně vyobrazeny za pomocí bargrafů, které mění barvu podle aktuálních hodnot. U vyobrazení analogových hodnot má tahle aplikace jednu obrovskou nevýhodu, že vývojáři opomněli řešit desetinnou tečku u analogových hodnot. Takže lze zobrazit pouze celá čísla, čímž se celá tato aplikace poněkud degraduje. Všichni doma asi máme např. 21,2°C a ne 212°C! Jinak je aplikace jednoduchá a bez problémů použitelná.
Škoda že aplikace neumí ještě posílat emaily při nějaké události, to by byla další super přidaná hodnota pro LOGO8."



Jaroslav Blažek
